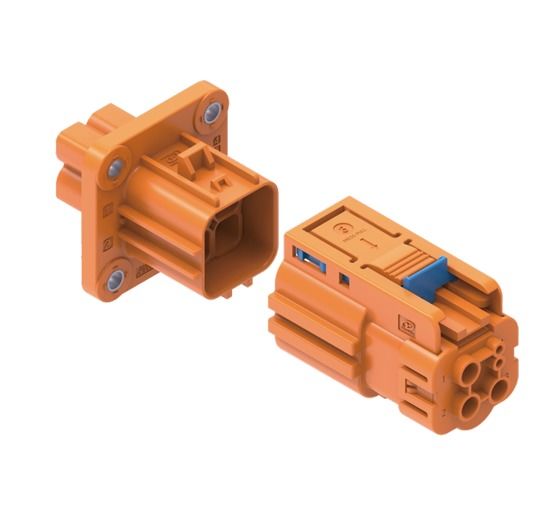

Neopower 800V 40A HVIL 2+1 Pin EV соединитель

Часто задаваемые вопросы (FAQ)

Группа 1: Основы и конструкция разъема

1. Для чего именно предназначен этот разъем с контактами 2+1?

Это отличная отправная точка. Думайте об этом не просто как о «держателе контактов», а как о центральной нервной системе для критически важной части электромобиля. Этот разъем Neopower EV специально разработан для одновременной подачи высокой мощности (2 силовых контакта) и важных данных связи (1 сигнальный контакт) в одном безопасном корпусе. Он создан для сердца системы EV, где надежная подача питания и безупречная сигнализация не подлежат обсуждению.

2. Почему бы просто не использовать более простой 3-контактный разъем питания?

Ах, классический инженерный вопрос! Стандартный 3-контактный разъем может просто передавать питание. Но в современном электромобиле компоненты должны «общаться» друг с другом. Выделенный сигнальный контакт в нашем разъеме с контактами 2+1 жизненно важен для таких вещей, как контроль температуры или связь с главным компьютером автомобиля. Использование нашего интегрированного решения упрощает жгут проводов, уменьшает потенциальные точки отказа и гарантирует, что ваша система не просто питается, но и умна и отзывчива. Это более элегантная и надежная конструкция.

3. Я вижу термин «Poka-yoke» в функциях. Что это значит для меня?

Poka-yoke - это японский термин, который буквально означает «защита от ошибок», и это спасение во время сборки. Наш разъем разработан с уникальной формой и кодированием. Это означает, что физически невозможно подключить его неправильно. Для техника на сборочной линии или в ремонтной мастерской это исключает какие-либо догадки и предотвращает дорогостоящие повреждения, которые могут быть вызваны неправильным подключением. Это гарантирует, что этот автомобильном разъеме идеально соединяется каждый раз.

Группа 2: Установка и соединение

1. Является ли установка этого высоковольтного разъема работой для самостоятельного выполнения?

Одним словом: нет. Мы должны быть предельно ясны. Это высоковольтный разъем профессионального уровня, предназначенный для систем, работающих при напряжении до 800 В. Установка всегда должна выполняться квалифицированными специалистами, которые понимают протоколы безопасности высокого напряжения и имеют правильные инструменты для обжима и сборки. Безопасность - наш главный приоритет, и это относится к правильной установке.

2. Как на самом деле работает «Вторичный замок»?

Это простая, но гениальная функция для полной безопасности. После того, как вы соедините разъем вместе (первичное соединение), задействуется отдельная защелка или язычок — вторичного замка. Вы часто услышите уверенный «щелчок». Эта маленькая деталь действует как засов, предотвращая ослабление разъем EV из-за вибрации или случайного разъединения. Это дает вам дополнительный уровень уверенности в том, что ваше соединение прочное, что абсолютно критично в условиях высокой вибрации в автомобиле.

3. Какие конкретные размеры кабелей совместимы с этим разъемом?

Этот разъема Neopower разработан для гибкости в пределах своего диапазона мощности. Для двух основных силовых контактов он оптимизирован для 4 мм² to 6 мм² сечений проводов, что идеально соответствует его способности выдерживать до 40A. Меньший сигнальный контакт предназначен для провода 0,35 мм². Использование правильного размера провода является ключом к обеспечению надежного обжима, безопасной работы и полной производительности разъема.

Группа 3: Производительность и спецификации

1. Сколько мощности этот разъем EV 800 В 40 А действительно может выдержать?

Он создан для работы с реальными условиями. Рейтинг 800 В 40 А - это не просто теоретический максимум; это непрерывный рабочий рейтинг. Это означает, что он может комфортно и безопасно управлять током 40 А при 800 вольтах в течение всего дня, не перегреваясь и не ухудшаясь. Мы также разработали его с высоким диэлектрическим выдерживаемым напряжением (3000 В переменного тока), что означает, что у него огромный запас прочности для предотвращения электрической дуги под нагрузкой.

2. Рейтинг 800 В для переменного или постоянного тока?

Отличный вопрос для уточнения. Этот высоковольтный разъем рассчитан на 800 В переменного/постоянного тока, что делает его невероятно универсальным. Хотя он в основном используется в высоковольтных системах постоянного тока электромобилей (например, в путях от батареи к OBC или PDU), его прочная конструкция означает, что он в равной степени способен обрабатывать приложения переменного тока в этом диапазоне напряжений.

3. Повлияет ли этот разъем на производительность моего электромобиля или скорость зарядки?

Вовсе нет — на самом деле, его цель — обеспечить максимальную производительность. Плохой разъем может действовать как узкое место, создавая сопротивление, генерируя тепло и ограничивая поток энергии, что может замедлить зарядку или снизить мощность. Используя высококачественный разъем Neopower EV с отличной проводимостью и надежным соединением, вы гарантируете, что питание будет эффективно поступать от источника к компоненту, позволяя вашим системам (например, вашему бортовому зарядному устройству) работать на максимальной расчетной скорости.

Группа 4: Функции безопасности и надежности

1. Что такое HVIL и почему это так важно в разъеме EV?

Думайте об HVIL (высоковольтная блокировка) как о главном защитнике безопасности вашей системы. Это умная низковольтная цепь, которая проходит через разъем. Если кто-то попытается отключить высоковольтный разъем во время работы системы, цепь HVIL сначала разрывается, мгновенно сообщая «мозгу» автомобиля, чтобы он отключил питание до разделения основных силовых контактов. Это мгновенное действие, которое предотвращает опасные электрические дуги и обеспечивает безопасность техников. Это не просто функция; это спокойствие.

2. Как конструкция, защищенная от прикосновения (IPXXB), обеспечивает безопасность?

Конструкция, защищенная от прикосновения, рассчитанная на IPXXB, означает, что все токоведущие высоковольтные контакты глубоко утоплены и экранированы внутри корпуса разъема. Даже когда разъем отключен и контакты технически открыты, вы не сможете случайно коснуться их стандартным «тестовым пальцем» (отраслевой стандарт для тестирования этого). Это предотвращает поражение электрическим током, делая этот автомобильном разъеме значительно более безопасным в обращении во время сборки и обслуживания.

3. Вы упоминаете, что это надежный разъем. Что делает его таким?

Надежность для нас - это сочетание продуманного дизайна и прочной конструкции. Она складывается из суммы его частей: Poka-yoke, предотвращающего неправильное соединение, вторичного замка, предотвращающего разъединение, HVIL, обеспечивающего активную электрическую безопасность, и IP67/IP6K9K, защищающего его от воздействия окружающей среды. Это уверенность в том, что этот разъем был создан с нуля, чтобы не просто соответствовать, но и превосходить экстремальные требования автомобильного мира.

Группа 5: Долговечность и окружающая среда

1. Что означают рейтинги IP67 и IP6K9K в реальном мире?

Давайте разберемся. IP67 означает, что разъем полностью пыленепроницаем и может быть погружен в воду на глубину 1 метр на 30 минут без каких-либо протечек. Это ваша базовая защита от дождя, луж и грязи. IP6K9K - гораздо более строгий немецкий автомобильный стандарт. Это означает, что наш разъем EV может выдерживать воздействие высоконапорных, высокотемпературных (80°C) струй воды с близкого расстояния. Суть: будь то автомойка или приключение по бездорожью, этот разъем герметичен, чтобы выжить.

2. Может ли этот разъем выдержать экстремальную жару моторного отсека или холодную зиму?

Абсолютно. Он разработан именно для этого. С диапазоном рабочих температур от -40°C до +125°C, ему совершенно комфортно в морозную зиму на севере или в интенсивной температуре окружающей среды в подкапотном пространстве в пустыне. Мы используем высококачественные автомобильные пластмассы и уплотнения, которые не становятся хрупкими на холоде и не деформируются на жаре, обеспечивая надежную работу разъема Neopower во все сезоны.

3. Каков ожидаемый срок службы этого разъема?

Этот разъем предназначен для долгосрочной установки, но достаточно прочен для периодического обслуживания. Он рассчитан на значительное количество циклов соединения (обычно десятки, в соответствии с автомобильными стандартами) без ухудшения производительности или герметичности. Он не предназначен для ежедневного подключения и отключения, но вы можете быть уверены, что он сохранит свою целостность в течение всего срока службы автомобиля.

Группа 6: Применение и совместимость

1. Где этот высоковольтный разъем обычно используется в электромобиле?

Вы найдете этого труженика в самых важных частях высоковольтной архитектуры электромобиля. Его наиболее распространенные места - подключение бортового зарядного устройства (OBC), основного блока распределения питания (PDU) или распределительной коробки, электрического компрессора кондиционера и мощных нагревателей PTC. По сути, любой компонент, которому требуется значительное количество безопасного и надежного питания, выиграет от разъема Neopower 800V 40A.

2. Могу ли я использовать это для проекта, не связанного с автомобилями, например, для домашней солнечной системы?

Хотя разъем невероятно надежен, он был специально разработан и проверен в соответствии с автомобильными стандартами (например, IP6K9K и HVIL). Для других применений, таких как стационарное хранение энергии или промышленное оборудование, мы рекомендуем проконсультироваться с нашей командой. У нас может быть другой продукт, лучше подходящий для этих конкретных правил и вариантов использования. Этот блок действительно сияет в автомобильном разъеме.

3. Почему я должен выбрать разъем Neopower, а не другие варианты на рынке?

Все сводится к доверию и разумному дизайну. Выбирая разъем Neopower EV, вы получаете не просто кусок пластика и металла; вы инвестируете в компонент, где каждая функция — от цепи HVIL и вторичного замка до кодирования Poka-yoke и экстремальной герметизации IP67/IP6K9K — была тщательно разработана для безопасности и долговечности вашего проекта. Мы предлагаем решение автомобильного качества уровня 1, которое обеспечивает превосходную надежность и душевное спокойствие, гарантируя, что ваши инновации будут работать на основе лучших.
