Подробная информация о продукте:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
Основные характеристики:
Описание продукта

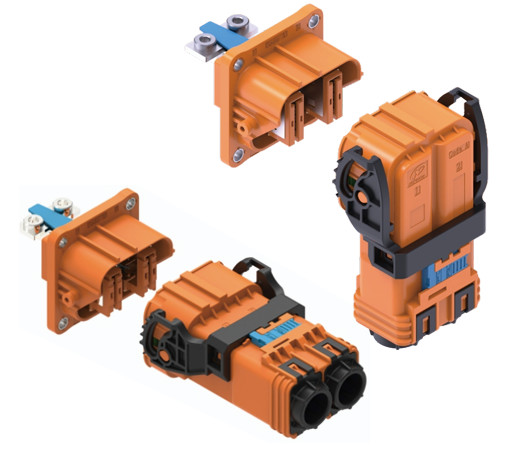

Neopower 2-контактного разъема - это современное решение, разработанное для высоковольтных и сильноточных систем в электромобилях и промышленных применениях. Разработанный для подключения критически важных компонентов, таких как аккумуляторы, контроллеры двигателей и блоки распределения питания (PDU), этот гибридный силовой разъем обеспечивает единый, надежный интерфейс для передачи как питания, так и сигнала, обеспечивая непревзойденную надежность и производительность.
Созданный для безопасности и долговечности, разъем объединяет несколько передовых функций. Цепь высоковольтной блокировки (HVIL) и контакты, защищенные от прикосновения, защищают техников и операторов от высоковольтных опасностей, а вторичный замок обеспечивает дополнительную защиту от случайного отключения из-за вибрации или удара. Его конструкция Poka-yoke исключает риск ошибок при подключении, что является важной функцией в сложных сборках. Этот разъем не только мощный, но и исключительно прочный.
Благодаря превосходному рейтингу IP67 и IP6K9K, этот водонепроницаемым аккумуляторным разъемом отлично работает в самых суровых условиях, обеспечивая надежное соединение даже при воздействии воды, грязи и пыли. Экранирование на 360° необходимо для поддержания чистых сигналов для интегрированных сигнальных контактов 2A/24V, что критически важно для систем с чувствительной электроникой, такой как контроллеры двигателей. Поддерживая мощные кабели до 95 мм², он является окончательным выбором для применений, требующих максимального потока мощности.
Выберите высоковольтный 2-контактного разъема Neopower для своего следующего проекта, чтобы гарантировать безопасное, надежное и высокоэффективное соединение. Свяжитесь с нами сегодня, чтобы узнать, как наши передовые решения для разъемов могут подпитывать ваши инновации.
| Атрибут | Значение |
| Номинальный ток (питание) | 300A (при 70 мм²), 400A (при 95 мм²) |
| Номинальный ток (сигнал) | 2A (при 0,35 мм²) |
| Номинальное напряжение (питание) | 1000 В переменного/постоянного тока |
| Номинальное напряжение (сигнал) | 24 В переменного/постоянного тока |
| Степень защиты | IP67 и IP6K9K |
| Рабочая температура | -40°C to +125°C |
| Совместимый диапазон кабелей | 70 мм² to 95 мм² (питание) |
| Функции безопасности | HVIL (высоковольтная блокировка), защита от прикосновения (IPXXB) |
| Безопасность соединения | Функция вторичной блокировки, Poka-yoke |
| Экранирование | Экранирование EMI на 360° |
| Диэлектрическая прочность (питание) | 3000 В переменного тока при 50 Гц (нормальные условия) |
| Диэлектрическая прочность (сигнал) | 1000 В переменного тока при 50 Гц (нормальные условия) |
| Основные области применения | Аккумулятор, контроллер двигателя, блок распределения питания (PDU) |
Разработанный для работы в условиях повышенных нагрузок, гибридный силовой разъем Neopower является идеальным решением для применений, требующих надежных, безопасных и надежных высоковольтных соединений.
В: Что делает его «гибридным силовым разъемом»?
О: Это гибридный силовой разъем, потому что он сочетает в себе различные функции в одном корпусе. Он имеет два больших основных контакта, предназначенных для работы с очень высоким током и напряжением (до 400A/1000V) для передачи энергии, наряду с меньшими контактами, предназначенными для низковольтных сигналов (2A/24V). Это позволяет подавать питание и обмениваться данными с устройством, используя всего один прочный разъем.
В: Насколько водонепроницаем этот разъем? Можно ли его использовать во влажной или грязной среде?
О: Безусловно. Разъем имеет рейтинг IP67 и IP6K9K. Это означает, что он полностью защищен от попадания пыли и может быть погружен в воду на глубину до 1 метра на 30 минут (IP67). Рейтинг IP6K9K обеспечивает защиту от мощных струй воды высокой температуры. Это делает его действительно надежным водонепроницаемым аккумуляторным разъемом, подходящим для использования в любых погодных условиях и процедур промывки.
В: Для чего предназначены функции HVIL и вторичной блокировки?
О: Безопасность имеет первостепенное значение в высоковольтных системах. HVIL (высоковольтная блокировка) - это критически важная схема безопасности, которая гарантирует отключение высоковольтного питания до того, как разъем будет отключен. Вторичный замок - это физический механизм, который обеспечивает дополнительный уровень безопасности, предотвращая случайное ослабление 2-контактного разъема, что необходимо в автомобильной и промышленной областях.
В: В чем преимущество конструкции Poka-yoke?
О: Poka-yoke - японский термин, означающий «защита от ошибок». Разъем разработан с уникальной формой ключа, которая делает невозможным неправильное сопряжение. Это предотвращает повреждение контактов разъема и подключенного оборудования, обеспечивая идеальное и надежное соединение каждый раз.
В: Почему экранирование на 360° важно для этого высоковольтного разъема?
О: Приложения с высоким током, такие как те, которые включают контроллеры двигателей, могут генерировать значительные электромагнитные помехи (EMI). Экранирование на 360° действует как защитный барьер вокруг внутренних контактов, предотвращая эти «шумы» от нарушения низковольтных сигналов внутри разъема. Это гарантирует, что передача данных вашей системы останется четкой и надежной.
В: На какой размер провода рассчитан этот разъем?
О: Этот сверхмощный разъем предназначен для работы с большими силовыми кабелями с площадью поперечного сечения от 70 мм² до 95 мм². Этот большой диапазон позволяет ему безопасно и эффективно обрабатывать токи до 400 А без перегрева, что делает его идеальным для настоящих высоковольтных систем.
NeoPower специализируется на высоковольтных/сильноточных водонепроницаемых разъемах и кабелях, применимых для новых аккумуляторных батарей, электромобилей, тяжелой техники, промышленных соединений, систем трансмиссии, хранения солнечной/ветровой энергии, интеллектуальных сетей, AGV и т. д.

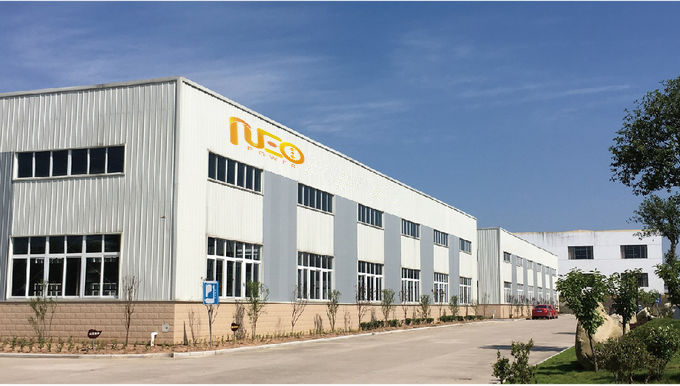

Neopower имеет две производственные базы, расположенные в Хуэйчжоу, провинция Гуандун, для разъемов с пластиковым корпусом, и в Чанчжоу, провинция Цзянсу, для разъемов с металлическим корпусом соответственно. Обладая богатым опытом и высоким уровнем управления, Neopower поставляет продукцию высочайшего качества и отличные услуги клиентам по всему миру.
Компания прошла систему контроля качества IATF 16949:2016, ISO 9001:2015, а ее продукция одобрена CE, TVU, RoHs.
