Подробная информация о продукте:
|
Ключевые особенности:
Описание продукта

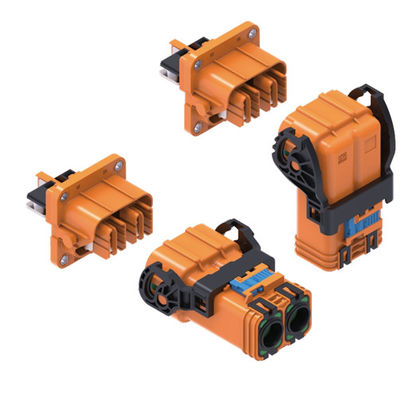

Высоковольтная электростанция2 коннектораразработан для самых требовательных применений в современных электромобилях и системах хранения энергии.и энергораспределительные агрегаты (ЭРУ), этот разъем обеспечивает безопасное, надежное и высокопроизводительное соединение, которому вы можете доверять.что делает его главным выбором для автомобильных и промышленных инженеров.
Этот автомобильный разъем, разработанный с учетом безопасности и надежности, включает в себя несколько слоев защиты.Интегрированная схема высокого напряжения (HVIL) обеспечивает безопасное отключение высокомощного соединения перед отключением, в то время как конфигурация, защищенная от прикосновения, и вторичный замок предотвращают случайный контакт и обеспечивают стабильную физическую связь.Защита на 360° обеспечивает исключительную защиту от электромагнитных помех (ЭМИ), критически важная функция для поддержания целостности данных в сложных системах.высоковольтный соединительделает сборку безупречной, экономия времени и предотвращение дорогостоящих ошибок.
С внушительным номинальным током до 220 А и мощностью напряжения 1000 В, этот разъем сконструирован для обработки значительных нагрузок.Его прочная конструкция подтверждена рейтингом IP67 и IP6K9KЕсли вы разрабатываете новую платформу аккумуляторов для электромобилей или высокопроизводительную промышленную систему управления, Neopower2 коннектораСмотрите, как это продвинутое решение для соединителей может улучшить ваш проект.
| Атрибут | Спецификация |
| Основные применения | Батарея, контроллер двигателя, блок распределения энергии (PDU) |
| Номинальный ток (сила) | 150А (при 35 мм2), 220А (при 50 мм2) |
| Номинальный ток (сигнал) | 2A (при 0,35 мм2) |
| Номинальное напряжение (мощность) | 1000В переменный ток |
| Номинальное напряжение (сигнал) | 24В переменный ток |
| Диэлектрическое сопротивление напряжению (мощность) | 3000В переменного тока (50Гц, нормальный) |
| Диэлектрическое сопротивляющее напряжение (сигнал) | 1000 Вт переменного тока (50 Гц, нормальный) |
| Диапазон температуры работы | от -40°C до +125°C |
| Квалификация защиты от проникновения | IP67 и IP6K9K |
| Отображенность "неприкосновение" | IPXXB |
| Диапазон кабеля питания | от 35 до 50 мм2 |
| Особенности безопасности | Высоковольтная блокировка (HVIL), функция вторичного блокирования |
| Механические характеристики | Пока-йок (ошибочность клавиатуры) |
| Защита | 360° электромагнитная защита |
Высоковольтный соединитель Neopower разработан для превосходных характеристик в требовательных системах питания.
1Что делает это подходящим соединителем для электромобилей?
Этот разъем специально разработан для электромобилей с высокой мощностью и высокими вибрациями.и критически важные элементы безопасности, такие как высоковольтное перекрытие (HVIL)Его широкий диапазон температур работы (от -40°C до +125°C) и надежная уплотнение IP67 и IP6K9K обеспечивают надежность, что делает его идеальнымКоннектор аккумулятора для электромобилейдля современных автомобильных приложений.
2Что такое высоковольтный интерлок (HVIL) и почему он важен для безопасности?
Высоковольтное перекрытие является важнейшим элементом безопасности ввысоковольтный соединительЭто вторичная, низковольтная цепь, которая проходит через разъединитель.сигнализация системы для отключения высокого напряженияЭто гарантирует, что во время размножения не может возникнуть опасная электрическая дуга, защищая операторов и оборудование.Коннектор HVILдизайн отдает приоритет этому фундаментальному протоколу безопасности.
3Какой уровень защиты окружающей среды обеспечивают рейтинги IP67 и IP6K9K?
Этот рейтинг указывает на исключительную защиту от факторов окружающей среды.Коннектор IP67Он полностью герметичен к пыли и может быть погружен в воду длиной до 1 метра в течение 30 минут без утечки.Этот двойной рейтинг делает наш2 коннекторачрезвычайно прочный для применения в местах, подверженных стирке, дождю, грязи и пыли.
4Как 360-градусная защита помогает моей системе?
В системах с высокими токами и чувствительными электронными элементами управления, такими каксоединитель контроллера двигателя, электромагнитные помехи (EMI) могут нарушить производительность или испортить данные.Защита 360°обеспечивает полный проводящий корпус вокруг контактов, заземляя любой внешний электрический шум и предотвращая излучение помех собственными линиями электропередачи.Это обеспечивает целостность сигнала и надежную работу системы.
5Может ли этот разъем быть неправильно соединен?
Нет, этот разъем имеет конструкцию Пока-Йока, что по-японски означает "устойчивый к ошибкам"." Коннекторная оболочка и контакты механически соединены с уникальной формой, которая позволяет только соединять их с правильным аналогом и в правильной ориентацииЭта особенностьсоединитель "пока-йок"исключает риск повреждения штифтов или неправильных соединений во время сборки и полевого обслуживания.
6Какую максимальную мощность может выдержать этот двухконечный разъем?
При использовании кабеля 35 мм2 и до 220 А при использовании кабеля 50 мм2 при номинальном напряжении 1000 В этот соединитель имеет постоянный ток 150 А.Коннектор 220Аспособен обрабатывать значительные нагрузки на мощность, что делает его подходящим для широкого спектра требований к передаче мощности от ПДУ до основных линий батареи.
NeoPower предназначен для высоковольтных/высокоточных водонепроницаемых соединителей и кабелей, применимых для новых энергетических аккумуляторов, электромобилей, тяжелых машин, промышленных соединений, силовых установок,Сохранение солнечной/ветровой энергии, умные сети, AGV и т.д.
Neopower имеет две производственные базы, расположенные в Хуйчжоу, провинция Гуанчжоу, для пластмассовых соединителей и в Чанчжоу, провинция Цзянсу, для металлических соединителей.С богатым опытом и высоким уровнем управления, Neopower поставляет высококачественные продукты и превосходные услуги клиентам по всему миру.
Компания прошла IATF 16949:2016, ISO 9001:2015 системы контроля качества, и его продукция является CE, TVU, RoH одобрен.
