Подробная информация о продукте:
|
| Уровень воспламеняемости: | UL94 V-0 (типичный) | Стандартный цвет: | Оранжевый / HV Standard или другие |
|---|---|---|---|
| Операционная температура: | -40℃ ~125℃ | Изоляция: | 5000MΩ MIN (сухой) / 200MΩ MIN (RH 95%) |
| Нынешний рейтинг: | До 500 А | Применимый размер кабеля: | 16mm2, 25mm2 |
| Циклы спаривания: | 500 | Диэлектрическое напряжение тока: | 3500VAC/6000VDC |
| Цвет корпуса: | Чёрный | HVIL: | Необязательно |
| Расклассифицированное Voltag: | DC 1000V | Применение: | Высокоточные соединения аккумуляторных батарей |
| Соответствует требованиям Rohs: | Да (обычно требуется) | Диапазон габарита проволоки: | 6-2 AWG |
| Количество контактов: | 2-4 |

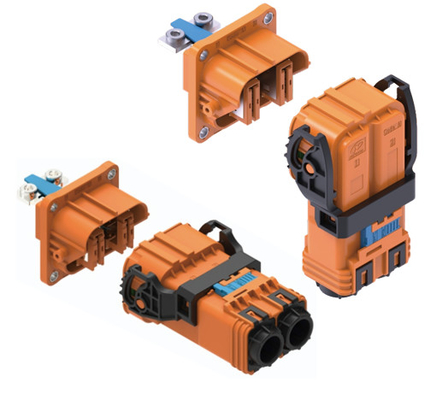

Разъем Neopower High Current 300A 1000V Automotive 2 Pin Power Connector разработан для обеспечения надежного и высоконадежного соединения для высоковольтных и сильноточных применений. Разработанный как лучшее решение для индустрии электромобилей, этот разъем идеально подходит для критически важных систем, таких как батареи, контроллеры двигателей и PDU. Этот прочный 2-контактный разъем объединяет передовые функции безопасности и производительности в одном компактном устройстве.
Созданный для безопасности и долговечности, этот разъем включает в себя несколько уровней защиты. Корпус, защищенный от прикосновения, и функция высоковольтной блокировки (HVIL) защищают техников и пользователей от высоковольтных опасностей, а вторичный замок обеспечивает надежность соединения при интенсивных вибрациях. Благодаря конструкции Poka-yoke, неправильное сопряжение невозможно, что добавляет еще один уровень безопасности эксплуатации. Экранирование разъема на 360° обеспечивает исключительную защиту от электромагнитных помех, что имеет решающее значение для поддержания целостности сигнала в современных сложных электронных системах транспортных средств.
Выберите автомобильных разъемах Neopower за его превосходную долговечность и производительность в любых условиях. Его рейтинг IP67/IP6K9K гарантирует, что это полностью водонепроницаемое и пыленепроницаемое решение, способное выдерживать самые суровые условия. Независимо от того, разрабатываете ли вы новую платформу электромобиля или модернизируете существующую систему высокой мощности, этот разъем обеспечивает безопасность, надежность и возможность обработки мощности, которые вам необходимы. Свяжитесь с Neopower сегодня, чтобы узнать, как этот передовой 2-контактный разъем может улучшить ваш следующий проект.
Конечно. Вот четкая двухколоночная таблица атрибутов продукта на основе предоставленных параметров.
| Атрибут | Спецификация |
| Бренд | Neopower |
| Применение | Аккумулятор EV, контроллер двигателя, PDU (блок распределения питания) |
| Номинальный ток (питание) | 200A (с кабелем 50 мм²) <br> 300A (с кабелем 70 мм²) |
| Номинальный ток (сигнал) | 2A (с кабелем 0,35 мм²) |
| Номинальное напряжение (питание) | 1000 В переменного/постоянного тока |
| Номинальное напряжение (сигнал) | 24 В переменного/постоянного тока |
| Диэлектрическое напряжение (питание) | 3000 В переменного тока при 50 Гц (нормальное) |
| Диэлектрическое напряжение (сигнал) | 1000 В переменного тока при 50 Гц (нормальное) |
| Рейтинг IP | IP67 и IP6K9K (в сопряженном состоянии) |
| Защита безопасности | Защита от прикосновения (IPXXB) |
| Основные характеристики | Функция вторичной блокировки <br> Poka-yoke (защита от ошибок) <br> Высоковольтная блокировка (HVIL) <br> Экранирование на 360° |
| Диапазон кабеля | 50 мм² – 70 мм² |
| Рабочая температура | -40°C to +125°C |
Этот сильноточный разъем Neopower разработан для сред с высокими требованиями и высоким напряжением, где безопасность и надежность имеют первостепенное значение. Хотя он оптимизирован в качестве основного разъема для электромобилей, его прочная конструкция делает его отличным выбором для широкого спектра применений, включая:
Что делает этот разъем подходящим для высоковольтных применений?
Этот 2-контактный разъем специально разработан для высоковольтных систем, рассчитан на напряжение до 1000 В. Его безопасность повышена за счет нескольких ключевых функций: конструкция, защищенная от прикосновения (IPXXB), предотвращает случайный контакт с токоведущими частями, а схема высоковольтной блокировки (HVIL) гарантирует, что высоковольтная система будет отключена до того, как разъем будет отсоединен, предотвращая опасные электрические дуги.
Как функции вторичной блокировки и Poka-yoke повышают надежность?
Функция Poka-yoke представляет собой конструкцию защиты от ошибок, которая использует уникальную форму и ключи для обеспечения того, чтобы разъем можно было сопрягать только в правильной ориентации, предотвращая повреждение контактов и неправильные соединения. Механизм вторичной блокировки добавляет еще один уровень безопасности, гарантируя, что разъем остается прочно закрепленным и не отсоединится из-за интенсивных вибраций, что является распространенной проблемой в автомобильных разъемах.
Действительно ли этот разъем «всепогодный» и подходит для суровых условий?
Да. Благодаря рейтингу IP67 и IP6K9K этот разъем полностью герметичен от пыли и может выдерживать как временное погружение в воду, так и струи воды под высоким давлением и высокой температурой. В сочетании с широким диапазоном рабочих температур от -40°C до +125°C он создан для надежной работы в экстремальных погодных условиях, в условиях бездорожья и в сложных промышленных условиях.
Почему экранирование на 360° важно для разъема электромобиля?
В электромобиле сильноточные кабели могут создавать значительные электромагнитные помехи (EMI). Экранирование на 360° обеспечивает полное проводящее ограждение вокруг точки соединения. Это предотвращает EMI от нарушения работы чувствительных электронных компонентов поблизости, таких как блоки управления транспортным средством или информационно-развлекательные системы, обеспечивая стабильную и безопасную работу всего транспортного средства.
Какой максимальный ток может выдержать этот разъем?
Номинальный ток зависит от размера используемого кабеля. Этот сильноточный разъем может безопасно выдерживать 200 А при подключении кабелем 50 мм² и до 300 А при использовании кабеля большего размера 70 мм². Эта универсальность позволяет инженерам выбирать подходящий кабель для своих конкретных требований к питанию.
NeoPower специализируется на высоковольтных/сильноточных водонепроницаемых разъемах и кабелях, применимых для новых аккумуляторных батарей, электромобилей, тяжелой техники, промышленных соединений, систем трансмиссии, хранения солнечной/ветровой энергии, интеллектуальных сетей, AGV и т. д.

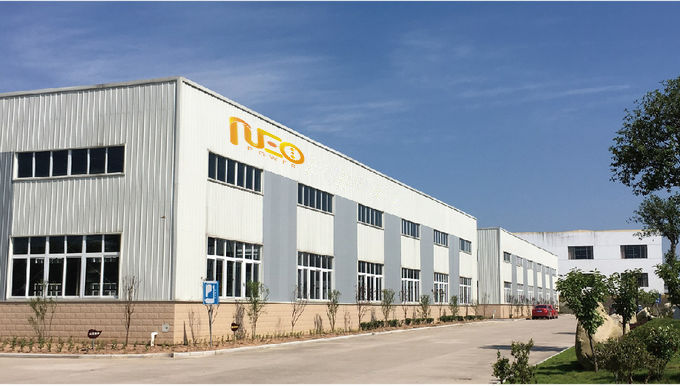

Neopower имеет две производственные базы, расположенные в Хуэйчжоу, провинция Гуандун, для разъемов с пластиковым корпусом, и в Чанчжоу, провинция Цзянсу, для разъемов с металлическим корпусом соответственно. Обладая богатым опытом и высоким уровнем управления, Neopower поставляет продукцию высочайшего качества и отличные услуги клиентам по всему миру.
Компания прошла систему контроля качества IATF 16949:2016, ISO 9001:2015, а ее продукция одобрена CE, TVU, RoHs.
