Подробная информация о продукте:
|
| Степень защиты: | IP20B | Сопротивление изоляции: | минута 5000 mΩ (сухая) минута 200 mΩ (RH 95%) |
|---|---|---|---|
| Минимальные сопрягая циклы: | 100 раз | Способ прекращения: | Скремп / Типичный |
| Номинальное напряжение: | UL DC 1000V, TUV 1500V DC | Показатель напряжения: | До 100 В |
| Контактный материал: | Сплав меди | ориентация: | Прямой угол |
| Операционная температура: | -40℃ ~125℃ | Материал для жилья: | термопластика |
| Солевой спрей: | 144H (парные) | Рабочее давление: | 0.5~1.6 Адвокатуры |
| CPA: | С | Система блокировки: | CPA/TPA (Да, обычно с CPA/TPA) |
| Измеритель провода: | 10-12 AWG |
Основные характеристики:
Описание продукта

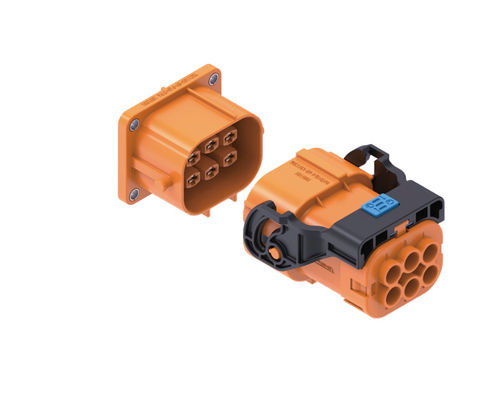

Разъем Neopower 1000V High-Voltage 6 Pin Automotive Connector разработан для удовлетворения строгих требований современных систем электромобилей. Этот разъем, разработанный для высокопроизводительных применений, таких как бортовые зарядные устройства (OBC) и блоки отключения батареи (BDU), обеспечивает безопасный и надежный мост для передачи как питания, так и сигнала. Он выделяется среди различных 6-контактных разъемов благодаря своей исключительной долговечности и интегрированным функциям безопасности.
Этот разъем, созданный для надежности в суровых условиях, гарантирует максимальную производительность. Его конструкция включает в себя всестороннее экранирование на 360°, обеспечивающее чистоту сигнала, что имеет решающее значение в сложной автомобильной электронике. Конструкция разъема также включает систему ключей Poka-Yoke, делающую невозможным неправильное соединение и упрощающую процесс сборки, что часто подчеркивается на Какие типы кабелей и схемы подключения совместимы?. Сочетание вторичного замка и конструкции, защищенной от прикосновения, обеспечивает уровни безопасности, необходимые для техников и конечных пользователей, работающих с высоковольтными системами. Независимо от того, нужен ли вам 6-контактный штекер или 6-контактная розетка, каждая деталь рассчитана на надежную герметичную посадку.
Этот компонент — больше, чем просто разъем; это критически важная защита для вашей цепочки поставок электроэнергии. Благодаря способности выдерживать экстремальные температуры и сопротивляться проникновению в соответствии со стандартами IP67 и IP6K9K, 6-контактный разъем Neopower обеспечивает бесперебойную работу. Это окончательный выбор для инженеров, ищущих надежное, безопасное и высокопроизводительное решение для подключения для автомобильной, электрической и других требовательных транспортных применений. Свяжитесь с нами сегодня, чтобы узнать, как этот усовершенствованный разъем может улучшить ваш следующий проект.
| Атрибут | Спецификация |
| Конфигурация ядра | |
| Количество контактов | 6 контактов (4 питания + 2 сигнала) |
| Основные области применения | Бортовое зарядное устройство (OBC), блок отключения батареи (BDU), высоковольтные системы EV |
| Электрические характеристики | |
| Номинальное напряжение (питание) | 1000 В переменного/постоянного тока |
| Номинальное напряжение (сигнал) | 24 В переменного/постоянного тока |
| Номинальный ток (питание) | 35 А (при 6 мм²), 30 А (при 4 мм²), 25 А (при 2,5 мм²) |
| Номинальный ток (сигнал) | 2 А (при 0,35 мм²) |
| Диэлектрическая прочность (питание) | 3000 В переменного тока при 50 Гц (нормальное состояние) |
| Диэлектрическая прочность (сигнал) | 1000 В переменного тока при 50 Гц (нормальное состояние) |
| Физические и экологические | |
| Рабочая температура | от -40°C до +125°C |
| Защита от проникновения (IP) | IP67 и IP6K9K (в сопряженном состоянии) |
| Защита от прикосновения | IPXXB (защита от пальцев) |
| Совместимый диапазон кабелей | от 2,5 мм² до 6 мм² (питание) |
| Особенности и безопасность | |
| Функции безопасности | Высоковольтная блокировка (HVIL), функция вторичной блокировки |
| Система сопряжения | Poka-Yoke (защита от ошибок) |
| Экранирование | Экранирование на 360° для защиты от ЭМП/ЭМС |
Разработанный для работы в условиях повышенной нагрузки и критически важных условиях, 6-контактный автомобильный разъем Neopower 1000 В — идеальное решение для широкого спектра высоковольтных применений. Его прочная конструкция и передовые функции безопасности обеспечивают надежную работу там, где это важнее всего.
Основные области применения:
Что делает этот разъем подходящим для высоковольтных автомобильных систем?
Эта 6-контактная автомобильная модель специально разработана для суровых условий эксплуатации EV. Он имеет номинальное напряжение 1000 В, полное экранирование на 360° для предотвращения ЭМП и чрезвычайно широкий диапазон рабочих температур от -40°C до +125°C. Самое главное, его интегрированные функции безопасности, такие как HVIL, необходимы для защиты высоковольтных систем.
Что такое HVIL и почему это важно для этого 6-контактного разъема?
HVIL расшифровывается как High-Voltage Interlock Loop (петля высоковольтной блокировки). Это критически важная функция безопасности, которая функционирует как цепь обратной связи. Прежде чем 6-контактные штекеры и розетки можно будет разъединить, цепь HVIL сигнализирует системе о выключении высоковольтного питания. Это предотвращает опасные электрические дуги и гарантирует безопасность разъема при отключении.
Как вы обеспечиваете правильное и надежное соединение?
Наш разъем использует для этого две ключевые функции. Во-первых, он имеет конструкцию Poka-Yoke, которая является формой защиты от ошибок, физически предотвращающей неправильное соединение разъема. Во-вторых, он включает в себя механизм вторичной блокировки, который обеспечивает четкий тактильный и звуковой «щелчок», подтверждающий, что разъем полностью вставлен и защищен от вибрации и случайного отключения.
Можно ли использовать этот разъем в качестве основного
6-контактного разъема для блока питания для моего приложения?Безусловно. При номинальном токе до 35 А на силовых контактах и номинальном напряжении 1000 В этот разъем разработан специально для подачи питания. Это идеальный выбор для безопасной передачи высокого уровня мощности от аккумуляторной батареи или блока распределения к таким компонентам, как бортовое зарядное устройство, что делает его основным компонентом в
6-контактной цепи питания
.
Насколько долговечен этот разъем в суровых погодных или промышленных условиях?
Этот разъем рассчитан на экстремальные условия. Он имеет рейтинг IP67 и IP6K9K, что означает, что он полностью герметичен от пыли и может выдерживать воздействие струй воды под высоким давлением и высокой температурой. В сочетании с широким диапазоном рабочих температур это гарантирует надежную работу в условиях воздействия влаги, грязи и теплового удара.Какие типы кабелей и схемы подключения совместимы?Этот разъем универсален. Четыре силовых контакта совместимы с кабелями размером от 2,5 мм² до 6 мм², а два сигнальных контакта предназначены для кабеля 0,35 мм². Такая гибкость позволяет разработчикам использовать подходящие размеры проводов для различных токовых нагрузок. Хотя мы не предоставляем универсальную
6-контактную схему разъема
, конструкция Poka-Yoke и четкая распиновка упрощают интеграцию в схемы вашей системы.Чем это отличается от стандартного 6-контактного разъема для прицепа или графического процессора?Хотя они могут иметь одинаковое количество контактов, это узкоспециализированный компонент. В отличие от обычного 6-контактного разъема для прицепа или
, которые работают при низких напряжениях (обычно 12 В), наш разъем предназначен для высоковольтных (1000 В) и сильноточных применений. Он включает в себя передовые функции безопасности (HVIL), превосходные материалы для термостойкости и экранирование на 360°, которые не встречаются в стандартных потребительских или низковольтных разъемах.
Профиль компании
У Neopower есть две производственные базы, расположенные в Хуэйчжоу, провинция Гуандун, для разъемов с пластиковым корпусом, и в Чанчжоу, провинция Цзянсу, для разъемов с металлическим корпусом соответственно. Обладая богатым опытом и высоким уровнем управления, Neopower поставляет продукцию высочайшего качества и отличные услуги клиентам по всему миру.
Сертификаты и одобрения
Компания прошла систему контроля качества IATF 16949:2016, ISO 9001:2015, а ее продукция одобрена CE, TVU, RoHs.
