Подробная информация о продукте:
|
Основные характеристики:
Описание продукта:

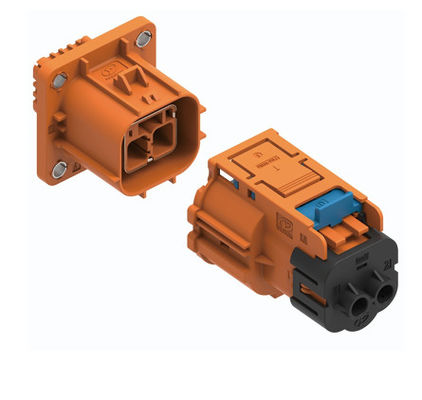

Высоковольтный электрический разъем Neopower 2 Pin тщательно разработан для критически важных применений, включая компрессоры кондиционеров, нагреватели PTC, бортовые зарядные устройства (OBC), преобразователи DC-DC, блоки распределения питания (PDU) и блоки отключения аккумуляторов (BDU). Этот универсальный 2-контактный электрический разъем обеспечивает безопасное, надежное и высокопроизводительное решение для соединения питания и сигналов в передовых автомобильных и промышленных системах.
Разработанный с учетом безопасности и надежности, этот разъем Neopower включает в себя несколько защитных функций. Конструкция Poka-yoke обеспечивает правильную поляризацию и предотвращает неправильное сопряжение, а функция вторичной блокировки гарантирует целостность соединения, особенно в условиях вибрации и механических нагрузок. Встроенная возможность HVIL (петля блокировки высокого напряжения) и конструкция, защищенная от прикосновения, обеспечивают необходимые меры безопасности для технических специалистов и конечных пользователей в высоковольтных средах. Кроме того, его всесторонняя защита на 360° защищает от электромагнитных помех, что имеет решающее значение для поддержания целостности чувствительных электронных систем. Эти функции делают наши 2-контактные электрические разъемы идеальным выбором для надежных и критически важных с точки зрения безопасности применений.
Высоковольтный электрический разъем Neopower 2 Pin поддерживает значительный номинальный ток до 40 А для своих силовых контактов (при использовании кабеля 6 мм²) и номинальное напряжение 1000 В переменного/постоянного тока, что делает его подходящим для передачи высокой мощности. Он также способен обеспечивать вспомогательные сигнальные соединения с номиналом 2 А и 24 В переменного/постоянного тока. Благодаря впечатляющему классу защиты IP67 и IP6K9K этот 2-контактный разъем полностью защищен от попадания пыли и воды, включая промывку под высоким давлением и высокой температурой. Его широкий диапазон рабочих температур от -40°C до +125°C дополнительно гарантирует, что этот разъем рассчитан на сложные условия окружающей среды, обеспечивая стабильную производительность и долговечность. Выберите Neopower для ваших критически важных потребностей в подключении, где безопасность, надежность и высокая производительность имеют первостепенное значение.
| Атрибут | Спецификация |
| Применение | Компрессор кондиционера, PTC, OBC, DCDC, PDU, BDU |
| Основная функция | 2-контактный высоковольтный электрический разъем |
| Функции безопасности | |
| Функция вторичной блокировки | |
| Poka-yoke (предотвращение неправильного сопряжения) | |
| HVIL (петля блокировки высокого напряжения) | |
| Защита от прикосновения (IPXXB) | |
| Экранирование | Экранирование на 360° |
| Диапазон кабеля (питание) | от 4 мм² до 6 мм² |
| Диапазон кабеля (сигнал) | 0,35 мм² |
| Номинальный ток (питание) | 32 А (с кабелем 4 мм²) |
| 40 А (с кабелем 6 мм²) | |
| Номинальный ток (сигнал) | 2 А |
| Номинальное напряжение (питание) | 1000 В (переменного/постоянного тока) |
| Номинальное напряжение (сигнал) | 24 В (переменного/постоянного тока) |
| Диэлектрическое выдерживаемое напряжение (питание) | 3000 В переменного тока 50 Гц (нормальные условия) |
| Диэлектрическое выдерживаемое напряжение (сигнал) | 1000 В переменного тока 50 Гц (нормальные условия) |
| Диапазон рабочих температур | от -40°C до +125°C |
| Рейтинг IP |
IP67 и IP6K9K (в сопряженном состоянии), IPXXB (защита контактов от прикосновения в несопряженном состоянии)
|
Часто задаваемые вопросы (FAQ)
В1: Каковы основные области применения высоковольтного электрического разъема Neopower 2 Pin?
A: Этот 2-контактный разъем Neopower предназначен для высоконадежных применений в сложных условиях, обычно встречающихся в электромобилях и гибридных транспортных средствах. Общие области применения включают соединения для компрессоров кондиционеров, нагревателей PTC, бортовых зарядных устройств (OBC), преобразователей DC-DC, блоков распределения питания (PDU) и блоков отключения аккумуляторов (BDU).
В2: Каковы максимальные значения тока и напряжения для силовых контактов этого 2-контактного разъема?
A: Силовые контакты этого 2-контактного электрического разъема рассчитаны на ток до 40 А с кабелем 6 мм² (или 32 А с кабелем 4 мм²) и могут выдерживать номинальное напряжение 1000 В переменного/постоянного тока, что делает его подходящим для передачи энергии высокой мощности.
В3: Может ли этот разъем также передавать сигнальные токи?
A: Да, в дополнение к своим возможностям питания этот универсальный разъем имеет контакты для передачи сигнала, рассчитанные на 2 А и 24 В переменного/постоянного тока с использованием кабеля 0,35 мм².
В4: Какие размеры проводов совместимы с высоковольтным электрическим разъемом Neopower 2 Pin?
A: Для подключения питания этот 2-контактный разъем подходит для сечений кабеля от 4 мм² до 6 мм². Для сигнальных соединений он предназначен для кабеля 0,35 мм².
В5: Как конструкция Poka-yoke повышает удобство использования этих 2-контактных электрических разъемов?
A: Функция Poka-yoke (ключевая) гарантирует, что разъем можно сопрягать только в правильной ориентации. Это предотвращает случайное неправильное сопряжение, защищая оборудование и обеспечивая целостность электрического соединения.
В6: Что такое HVIL и почему он включен в этот 2-контактный разъем?
A: HVIL расшифровывается как High Voltage Interlock Loop (петля блокировки высокого напряжения). Это критически важная функция безопасности, встроенная в этот 2-контактный электрический разъем. Цепь HVIL помогает гарантировать, что высокое напряжение отключено, прежде чем разъем можно будет отсоединить, защищая пользователей от потенциальных электрических опасностей во время подключения или отключения.
В7: Насколько хорошо этот 2-контактный разъем защищен от таких элементов окружающей среды, как пыль и вода?
A: Этот разъем обеспечивает отличную защиту. Он имеет рейтинг IP67 и IP6K9K в сопряженном состоянии, что означает, что он полностью защищен от попадания пыли и может выдерживать мощные струи воды высокой температуры. Он также имеет защиту от прикосновения пальцами IPXXB для обеспечения безопасности.
В8: Каков диапазон рабочих температур для 2-контактного разъема Neopower?
A: 2-контактный разъем Neopower рассчитан на надежную работу в широком диапазоне температур, от -40°C до +125°C, что делает его пригодным для использования в экстремальных условиях окружающей среды.
В9: Какие конкретные механизмы безопасности встроены в этот 2-контактный электрический разъем Neopower?
A: Безопасность имеет первостепенное значение. Этот 2-контактный разъем включает в себя несколько ключевых функций безопасности: функцию вторичной блокировки для обеспечения надежного сопряжения, конструкцию, защищенную от прикосновения (IPXXB), для предотвращения случайного контакта с токоведущими частями, HVIL (петля блокировки высокого напряжения) для безопасности электрической цепи и ключ Poka-yoke для предотвращения неправильного сопряжения.
В10: Обеспечивает ли конструкция этого 2-контактного разъема какую-либо защиту от электромагнитных помех?
A: Да, разъем обеспечивает экранирование на 360°. Это всестороннее экранирование имеет решающее значение для защиты от электромагнитных помех (EMI), обеспечения целостности сигнала и надежной работы в средах с высоким уровнем электронного шума, что характерно для многих применений этих 2-контактных электрических разъемов.
В11: Каково напряжение электрической прочности для этого разъема?
A: Силовые контакты этого разъема имеют напряжение электрической прочности 3000 В переменного тока (50 Гц, нормальные условия), в то время как сигнальные контакты могут выдерживать 1000 В переменного тока (50 Гц, нормальные условия). Это указывает на надежную изоляцию и высокую степень электрической безопасности.
В12: Подходит ли этот 2-контактный разъем Neopower для высоковольтных применений как переменного, так и постоянного тока?
A: Безусловно. Силовые контакты этого 2-контактного электрического разъема рассчитаны на 1000 В как для переменного тока (переменный ток), так и для постоянного тока (постоянный ток), предлагая гибкость для различных конструкций высоковольтных систем.
NeoPower специализируется на высоковольтных/сильноточных водонепроницаемых разъемах и кабелях, применимых для новых энергетических аккумуляторных батарей, электромобилей, тяжелой техники, промышленных соединений, систем трансмиссии, хранения солнечной/ветровой энергии, интеллектуальных сетей, AGV и т. д.

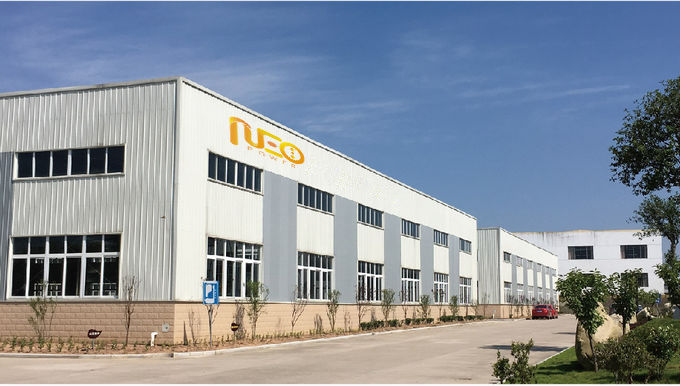

Neopower имеет две производственные базы, расположенные в Хуэйчжоу, провинция Гуандун, для разъемов с пластиковым корпусом, и в Чанчжоу, провинция Цзянсу, для разъемов с металлическим корпусом соответственно. Обладая богатым опытом и высоким уровнем управления, Neopower поставляет продукцию высочайшего качества и отличные услуги клиентам по всему миру.
Компания прошла систему контроля качества IATF 16949:2016, ISO 9001:2015, а ее продукция одобрена CE, TVU, RoHs.
